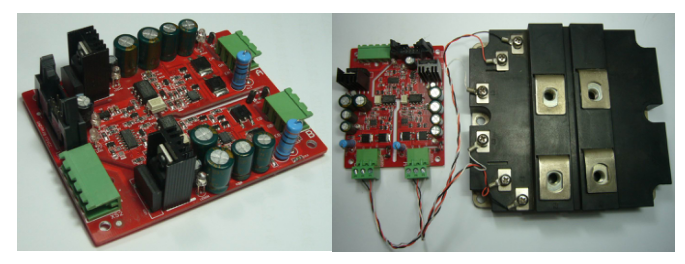

2DB318型双通道大功率IGBT驱动板

产品使用手册下载.pdf

    2DB318是一款经济型双通道即插即用型大功率IGBT驱动板，板上集成了IGBT驱动所需的全部器件，包括两通道隔离的信号传输电路、死区电路、以及保护电路等。2DB318具有功能齐全、使用灵活、经济实用等优点。

    2DB318每通道的驱动能力为：3W/±18A/30kHz，适用于驱动各种1400A以内，1700V/1200V/600V的各种大功率IGBT模块。

主要特点：

       短路、过流保护

       高电气隔离，特别可靠和耐用

       开关频率从0～30KHZ，占空比：0～100%

       抗干扰强，dv/dt>100,000V/us

技术指标：

       驱动通道数：2通道

       IGBT阻断电压Vce：≤1700V

       额定输入电压：DC10-18V/100mA，AC24V*2/200mA

       最大驱动电流：± 18A

       驱动输出功率：2*3W

       PWM输入电平：5-15V（COMS和 TTL电平）

       额定驱动电压：+15V/-7V

       操作温度范围： -40℃～+85℃

运用领域：

       变频器/电机驱动/大功率开关电源/太阳能发电/风力发电等
