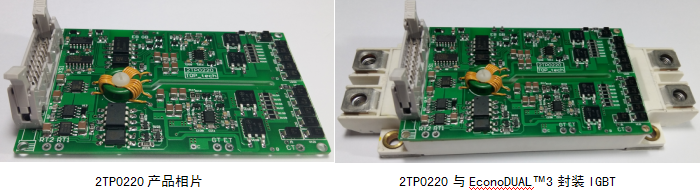

2TP0220-X型大功率IGBT智能驱动板

产品使用手册下载.pdf

    2PT0220-X是一款双通道即插即用大功率IGBT驱动板，板上集成了IGBT驱动所需的全部器件，包括两路隔离的DC/DC变换器以及死区电路、短路保护电路等。2PT0220-X每通道的驱动能力为：2W/±20A/30kHz，产品专为EconoDUAL™3封装的大功率IGBT模块设计。

    2PT0220-X具有出色的电磁兼容能力，适用于各种EconoDUAL™3 封装的大功率IGBT模块驱动。2PT0220-12适用于驱动1200V的IGBT模块，2PT0220-17适用于驱动1700V的IGBT模块。与瑞士CONCEPT公司的2SP0115T相比，2PT0220-X的输出功率更大，达到了2W*2，因此可以用于更大功率和更高频率的IGBT驱动。

主要特点：

       带短路、过流以及欠压保护

       高电气隔离，特别可靠和耐用

       开关频率从0～30KHZ，占空比：0～100%

       电磁兼容性强，可直接安装于EconoDUAL™3封装IGBT块上

       内部集成2路隔离的DC/DC电源

技术指标：

       驱动通道数：2通道

       IGBT阻断电压Vce：1200V/1700V

       额定输入电压：15V（±0.5V）

       最大驱动电流：± 20A

       内置DC/DC功率：2*2W

       PWM输入电平：0-15V（COMS或是TTL电平）

       额定驱动电压：+15V/-7V

运用领域：

       变频器/电机驱动/大功率变换器/太阳能发电/风力发电等
